Обсуждаемый вопрос
Каковы особенности технологии монтажа стеновых сэндвич-панелей при вертикальной и горизонтальной раскладке? Какие требования предъявляются к креплению, шагу саморезов и устройству узлов примыкания?
Краткий ответ
Монтаж стеновых сэндвич-панелей выполняется по двум основным схемам: вертикальной (панели ориентированы вертикально, крепятся к горизонтальным ригелям) и горизонтальной (панели ориентированы горизонтально, крепятся к вертикальным стойкам). Выбор схемы определяется архитектурным решением, высотой здания и типом каркаса. Крепление осуществляется саморезами Ø5,5 мм с шагом, определённым расчётом по СП 20.13330.2016, но не реже чем 2 самореза на панель на каждой опоре. Технология регламентируется СП 70.13330.2012.
Расширенный ответ
Схемы монтажа стеновых панелей

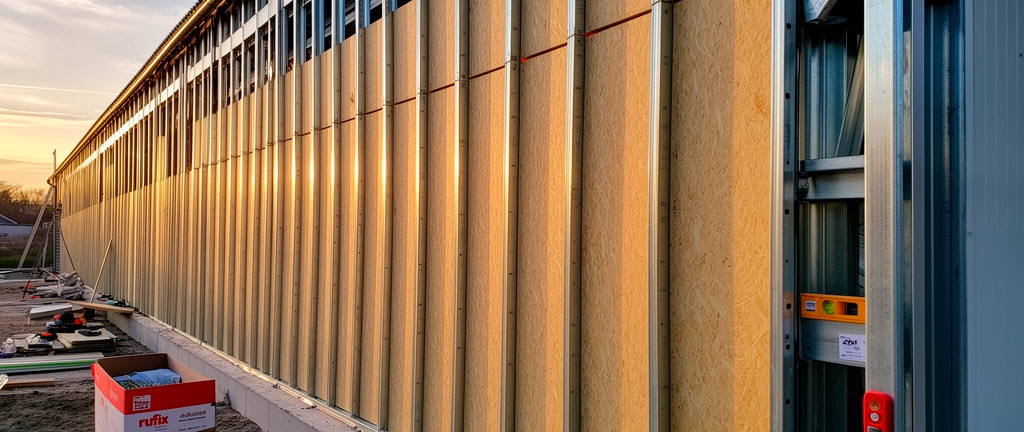

Вертикальная раскладка. Панели устанавливаются вертикально (длинной стороной параллельно высоте здания). Крепление — к горизонтальным ригелям фахверка. Преимущества: отсутствие горизонтальных стыков, лучшая герметичность, архитектурная выразительность. Недостатки: ограничение по высоте (длина панели до 12–16 м), необходимость устройства горизонтальных ригелей с определённым шагом.
Горизонтальная раскладка. Панели устанавливаются горизонтально (длинной стороной параллельно длине здания). Крепление — к вертикальным стойкам (колоннам) каркаса. Преимущества: отсутствие ограничений по высоте здания, упрощённый каркас (не требуются ригели), удобство монтажа. Недостатки: наличие горизонтальных стыков, требующих дополнительной герметизации.
Комбинированная раскладка. Сочетание вертикальных и горизонтальных панелей в пределах одного фасада. Применяется для зданий сложной архитектурной формы.
Крепление при вертикальной раскладке
При вертикальной раскладке панель опирается на цоколь (нижний ригель) и крепится к каждому горизонтальному ригелю. Особенности:
- Шаг ригелей: 2,0–4,0 м (определяется несущей способностью панели).
- Количество саморезов на ригеле: не менее 2 шт. на панель шириной 1,0 м.
- Расстояние от края панели до самореза: 50–100 мм.
- Шаг саморезов вдоль ригеля: не более 500 мм.
- Вертикальный стык панелей: соединение «шип-паз» (замок Z-Lock или аналог) с установкой уплотнительной ленты.
Крепление при горизонтальной раскладке
При горизонтальной раскладке панель опирается на нижележащую панель или цоколь и крепится к вертикальным стойкам. Особенности:
- Шаг стоек: 3,0–6,0 м (определяется шириной панели и шагом колонн каркаса).
- Количество саморезов на стойке: не менее 2 шт. на панель.
- Горизонтальный стык: верхняя панель опирается на нижнюю через замковое соединение. Дополнительно устанавливаются саморезы, соединяющие панели между собой в зоне стыка.
- Обязательна установка опорных кронштейнов (уголков) под каждую панель для предотвращения сползания.
Узлы крепления
Узел цокольного примыкания. Нижняя панель (или первый ряд при горизонтальной раскладке) опирается на цокольную планку (отлив) из оцинкованной стали толщиной 0,7–1,0 мм. Крепление цокольной планки — саморезами Ø5,5 мм с шагом 300 мм. Между цоколем и панелью — уплотнительная лента. Вынос панели за край цоколя — 30–50 мм.
Узел рядового крепления. Саморез проходит через обе металлические обшивки панели и входит в материал каркаса. При креплении к металлическому каркасу применяются саморезы со сверлом №5. При креплении к деревянному каркасу — саморезы с усиленной резьбовой частью.
Узел углового соединения. Угловые панели стыкуются под углом 90° (или иным проектным углом). Стык закрывается угловым доборным элементом из оцинкованной стали с полимерным покрытием. Крепление добора — саморезами Ø5,5 мм с шагом 300–400 мм.
Узел примыкания к проёмам. Вокруг оконных и дверных проёмов устанавливаются обрамляющие элементы (нащельники, откосы). Крепление — саморезами Ø5,5 мм с шагом 250–300 мм. Обязательна герметизация примыканий.
Шаг крепления и количество саморезов
| Зона фасада | Шаг саморезов вдоль опоры, мм | Количество на панель (ширина 1 м) |
|---|---|---|
| Рядовая зона (центр фасада) | 400–500 | 2–3 |
| Краевая зона (периметр фасада) | 300–400 | 3–4 |
| Угловая зона (углы здания) | 250–300 | 4–5 |
| Зона проёмов (вокруг окон/дверей) | 200–250 | По расчёту |
Требования к герметизации стыков
Герметизация стыков стеновых панелей — обязательное требование СП 70.13330.2012. Применяются следующие материалы:
- Уплотнительная лента (ПСУЛ, бутилкаучук) — в замковое соединение панелей. Обеспечивает паро- и воздухонепроницаемость.
- Герметик (полиуретановый, силиконовый, MS-полимер) — по наружной поверхности стыка. Обеспечивает водонепроницаемость.
- Минераловатный утеплитель — заполнение полости замка для панелей с минеральной ватой.
Контроль качества монтажа
| Параметр | Допустимое отклонение, мм |
|---|---|
| Отклонение от вертикали на высоту этажа | ±5 |
| Отклонение от вертикали на всю высоту здания | ±15 |
| Отклонение от горизонтали на длину панели | ±5 |
| Разность отметок смежных панелей в стыке | ±3 |
| Зазор в стыке панелей | +5 / −2 |
| Отклонение от проектного положения панели | ±10 |
Особенности монтажа в зимних условиях
При монтаже стеновых панелей при отрицательных температурах необходимо учитывать:
- Температурный диапазон применения герметиков и уплотнительных лент (обычно не ниже −10 °C).
- Повышенную хрупкость EPDM-прокладок при температурах ниже −40 °C — рекомендуется предварительный прогрев саморезов.
- Наличие снега и наледи на опорных поверхностях — обязательна очистка.
- Снижение адгезии герметиков — применение специальных зимних составов.
Типичные ошибки монтажа стеновых панелей
- Отсутствие опорных кронштейнов при горизонтальной раскладке. Приводит к сползанию панелей, деформации замков, нарушению герметичности.
- Недостаточное количество саморезов в угловых зонах. Повышенные ветровые нагрузки в углах здания требуют учащённого шага крепления.
- Крепление панели к каркасу без уплотнительной ленты. Приводит к образованию мостиков холода и конденсата.
- Нарушение последовательности монтажа. Монтаж должен вестись от угла здания с контролем вертикальности каждого ряда.
Заключение
Технология монтажа стеновых сэндвич-панелей определяется выбранной схемой раскладки (вертикальной или горизонтальной) и типом несущего каркаса. При вертикальной раскладке панели крепятся к горизонтальным ригелям, при горизонтальной — к вертикальным стойкам с обязательной установкой опорных кронштейнов. Количество саморезов определяется расчётом по СП 20.13330.2016 с учётом зонирования фасада (рядовые, краевые, угловые зоны). Критически важна герметизация стыков с применением уплотнительных лент и герметиков. Контроль качества выполняется в соответствии с допусками СП 70.13330.2012.
Нормативные документы
- СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87».
- СП 20.13330.2016 «Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*».
- ГОСТ 32603-2013 «Панели металлические трёхслойные с утеплителем из минеральной ваты. Технические условия».
- ГОСТ Р 58389-2019 «Панели металлические трёхслойные с утеплителем из пенополиизоцианурата. Технические условия».
- СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81*».
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76».
- СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования».
