Крепёж для сэндвич-панелей

Обсуждаемый вопрос

Как правильно подобрать длину самореза для крепления сэндвич-панелей различной толщины к металлическому или деревянному каркасу? Какие факторы необходимо учитывать при выборе длины крепежа?

Краткий ответ

Длина самореза L определяется по формуле: L = T_пан + L_заход + L_запас, где T_пан — толщина сэндвич-панели, L_заход — глубина захода резьбовой части в материал прогона (не менее 3 витков для металла, не менее 25 мм для дерева), L_запас — запас на выход сверла (5–10 мм). Для типовых толщин панелей 50–250 мм применяются саморезы длиной от 85 до 350 мм.

Расширенный ответ

Формула расчёта длины самореза

Базовая формула для определения минимальной длины самореза:

L_min = T_пан + L_заход + L_сверло

где:

T_пан — толщина сэндвич-панели, мм;
L_заход — минимальная глубина захода резьбовой части в материал прогона, мм;
L_сверло — длина сверла (наконечника), мм.

Глубина захода резьбовой части L_заход определяется материалом прогона:

Металлический прогон (сталь): не менее 3 полных витков резьбы. Для самореза Ø5,5 мм с шагом резьбы 2,5 мм: L_заход = 3 × 2,5 = 7,5 мм. Конструктивно принимается не менее 10 мм.
Металлический прогон (алюминий): не менее 4 полных витков. L_заход ≥ 12 мм.
Деревянный прогон: не менее 25 мм (по СП 64.13330.2017).

Длина сверла L_сверло зависит от номера сверла:

Сверло №3: 8–10 мм.
Сверло №5: 12–15 мм.
Сверло №7: 18–22 мм.

Таблица подбора длины самореза

Таблица 1. Рекомендуемая длина самореза в зависимости от толщины панели и материала прогона
Толщина панели, мм	Металлический прогон (сталь)	Деревянный прогон	Рекомендуемая длина, мм
50	50 + 10 + 15 = 75	50 + 25 + 15 = 90	85–95
60	60 + 10 + 15 = 85	60 + 25 + 15 = 100	95–105
80	80 + 10 + 15 = 105	80 + 25 + 15 = 120	115–125
100	100 + 10 + 15 = 125	100 + 25 + 15 = 140	135–150
120	120 + 10 + 15 = 145	120 + 25 + 15 = 160	155–170
150	150 + 10 + 15 = 175	150 + 25 + 15 = 190	185–200
180	180 + 10 + 15 = 205	180 + 25 + 15 = 220	215–230
200	200 + 10 + 15 = 225	200 + 25 + 15 = 240	235–250
250	250 + 10 + 15 = 275	250 + 25 + 15 = 290	285–300

Стандартный сортамент длин саморезов

Производители предлагают саморезы следующего стандартного ряда длин (мм): 85, 95, 105, 115, 125, 135, 150, 165, 180, 200, 215, 230, 250, 270, 285, 300, 330, 350.

При выборе из сортамента следует принимать ближайшее большее значение к расчётной длине. Например, для панели 100 мм с металлическим прогоном расчётная длина 125 мм — выбираем саморез 135 мм (ближайший в сортаменте).

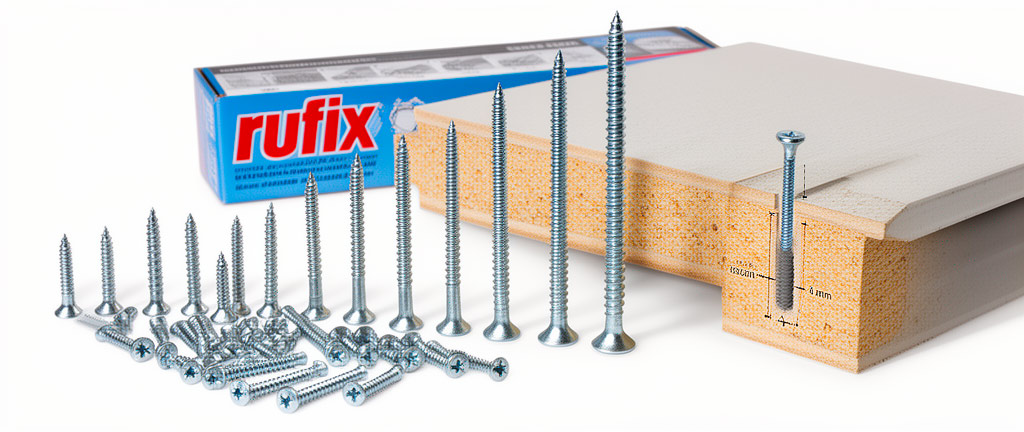

Выбор длины самореза для сэндвич-панелей в зависимости от толщины панели - illustraciya, shema, Rufix

Особенности выбора длины для кровельных панелей

Для кровельных сэндвич-панелей действуют дополнительные требования:

Саморез должен проходить через гребень трапециевидного профиля обшивки. Высота гребня (12–40 мм в зависимости от профиля) добавляется к толщине панели.
Рекомендуется запас по длине 5–10 мм для компенсации неровностей прогона и температурных деформаций.
При креплении в гребень волны формула корректируется: L = T_пан + H_греб + L_заход + L_сверло, где H_греб — высота гребня профиля.

Особенности выбора длины для стеновых панелей

Для стеновых панелей обшивка обычно гладкая или с микропрофилированием (высота профиля 0,5–1,5 мм), поэтому поправка на высоту профиля не требуется. Однако необходимо учитывать:

При горизонтальном монтаже панелей саморез проходит через обе обшивки и утеплитель — формула не меняется.
При вертикальном монтаже с креплением в полку панели (скрытое крепление) длина самореза может быть уменьшена, так как крепление осуществляется только через одну обшивку.

Влияние толщины прогона на выбор длины

Толщина металлического прогона влияет на требуемую длину сверла, но не на общую длину самореза (при условии, что сверло проходит прогон насквозь). Рекомендации по выбору номера сверла:

Таблица 2. Выбор номера сверла в зависимости от толщины прогона
Толщина прогона, мм	Номер сверла	Длина сверла, мм
до 3,0	№3	8–10
3,0–5,0	№5	12–15
5,0–12,0	№7	18–22

Контроль правильности выбора длины

При монтаже необходимо контролировать:

Выход сверла за обратную сторону прогона — не менее 3 мм (визуальный контроль).
Отсутствие деформации EPDM-прокладки от избыточного давления (при слишком коротком саморезе прокладка не обжимается, при слишком длинном — разрушается).
Плотное прилегание шайбы к обшивке панели без зазора.
Отсутствие «проваливания» самореза в утеплитель (характерно для чрезмерно длинных саморезов при слабом прогоне).

Примеры подбора для типовых проектов

Пример 1. Холодный склад, Московская область.

Панель стеновая, толщина 80 мм, минеральная вата.
Каркас: металлический, прогон 4 мм.
Расчёт: L = 80 + 10 + 15 = 105 мм.
Выбор из сортамента: саморез 105 мм, сверло №5.

Пример 2. Кровля производственного цеха, Краснодарский край.

Панель кровельная, толщина 150 мм, PIR.
Каркас: металлический, прогон 5 мм.
Высота гребня профиля: 25 мм.
Расчёт: L = 150 + 25 + 10 + 15 = 200 мм.
Выбор из сортамента: саморез 200 мм, сверло №5.

Пример 3. Ангар, деревянный каркас, Ленинградская область.

Панель кровельная, толщина 200 мм.
Каркас: деревянный брус 150×150 мм.
Расчёт: L = 200 + 25 + 15 = 240 мм.
Выбор из сортамента: саморез 250 мм, сверло №5.

Заключение

Правильный выбор длины самореза — необходимое условие надёжного крепления сэндвич-панелей. Слишком короткий саморез не обеспечивает требуемой глубины захода в прогон и несущей способности соединения. Слишком длинный саморез приводит к разрушению EPDM-прокладки, деформации обшивки и снижению герметичности узла. Расчёт длины выполняется по формуле L = T_пан + L_заход + L_сверло с учётом материала прогона и высоты профиля обшивки. Для типовых толщин панелей 50–250 мм применяются саморезы длиной 85–350 мм из стандартного сортамента.

Нормативные документы

ГОСТ 11652-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры».
ГОСТ Р ИСО 15481-2012 «Винты самонарезающие с шестигранной головкой и шайбой. Технические условия».
ГОСТ 32603-2013 «Панели металлические трёхслойные с утеплителем из минеральной ваты. Технические условия».
СП 16.13330.2017 «Стальные конструкции. Актуализированная редакция СНиП II-23-81*».
СП 64.13330.2017 «Деревянные конструкции. Актуализированная редакция СНиП II-25-80».
СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76».
СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87».
