Обсуждаемый вопрос

Какие особенности конструкции и расчёта прижимных планок необходимо учитывать при проектировании эксплуатируемых кровель? Как нормируются пешеходные и транспортные нагрузки согласно СП 17.13330.2017 и СП 20.13330.2016?

Краткий ответ

Эксплуатируемые кровли требуют усиленных прижимных планок с повышенной несущей способностью. Согласно СП 20.13330.2016, нормативная пешеходная нагрузка составляет 2,0–4,0 кПа, транспортная (пожарные проезды) — до 20,0 кПа. Прижимные планки на эксплуатируемых кровлях должны располагаться под защитным слоем (тротуарная плитка, бетонная стяжка) и воспринимать не только ветровые, но и эксплуатационные нагрузки, передаваемые через слои кровельного пирога. Толщина планок увеличивается до 3,0–4,0 мм, шаг крепления уменьшается до 100–150 мм.

Расширенный ответ

Классификация эксплуатируемых кровель по СП 17.13330.2017

СП 17.13330.2017 (раздел 5.3) выделяет следующие типы эксплуатируемых кровель:

Таблица 1. Типы эксплуатируемых кровель и нормативные нагрузки
Тип кровли	Назначение	Нормативная нагрузка, кПа	Расчётная нагрузка, кПа	Коэффициент надёжности γ_f
Кровля с пешеходным движением (терраса)	Прогулочные зоны, кафе, смотровые площадки	2,0–3,0	2,4–3,6	1,2
Кровля с интенсивным пешеходным движением	Торговые площади, выходы из ресторанов	4,0–5,0	4,8–6,0	1,2
Кровля с возможным проездом легкового транспорта	Парковки (автомобили до 3,5 т)	5,0–10,0	6,0–12,0	1,2
Кровля с проездом пожарной техники	Пожарные проезды (автомобили до 16 т на ось)	15,0–20,0	18,0–24,0	1,2
Зелёная кровля (экстенсивная)	Озеленение с почвенным слоем до 150 мм	2,0–3,0 + вес грунта	По расчёту	1,3 (грунт)
Зелёная кровля (интенсивная)	Озеленение с почвенным слоем более 150 мм, деревья	5,0–10,0 + вес грунта	По расчёту	1,3 (грунт)

Конструкция кровельного пирога эксплуатируемой кровли

Типовой состав эксплуатируемой кровли с механическим креплением мембраны (снизу вверх):

Несущее основание (профлист, железобетонная плита);
Пароизоляционный слой;
Теплоизоляционный слой (плиты минераловатные или XPS);
Разделительный слой (геотекстиль);
Гидроизоляционная мембрана с креплением прижимными планками;
Защитный слой (геотекстиль иглопробивной, плотность не менее 300 г/м²);
Дренажный слой (профилированная мембрана, гравий);
Выравнивающая стяжка (для плиточного покрытия);
Финишное покрытие (тротуарная плитка, террасная доска, асфальтобетон).

Расчёт прижимных планок на эксплуатационные нагрузки

В отличие от неэксплуатируемых кровель, где планки воспринимают только ветровой отсос, на эксплуатируемых кровлях планки работают в условиях сжатия от вышележащих слоёв. Расчётное усилие на планку:

F_расч = (q_экспл + q_слои) × A_гр × γ_f

где:

q_экспл — эксплуатационная нагрузка (кПа);
q_слои — нагрузка от вышележащих слоёв кровельного пирога (кПа);
A_гр — грузовая площадь на одну планку (м²);
γ_f — коэффициент надёжности по нагрузке.

Пример расчёта для террасной кровли: q_экспл = 3,0 кПа, q_слои = 2,5 кПа (стяжка 50 мм + плитка 40 мм + дренаж), A_гр = 0,2 × 2,0 = 0,4 м² (шаг планок 2,0 м, ширина грузовой полосы 0,2 м).

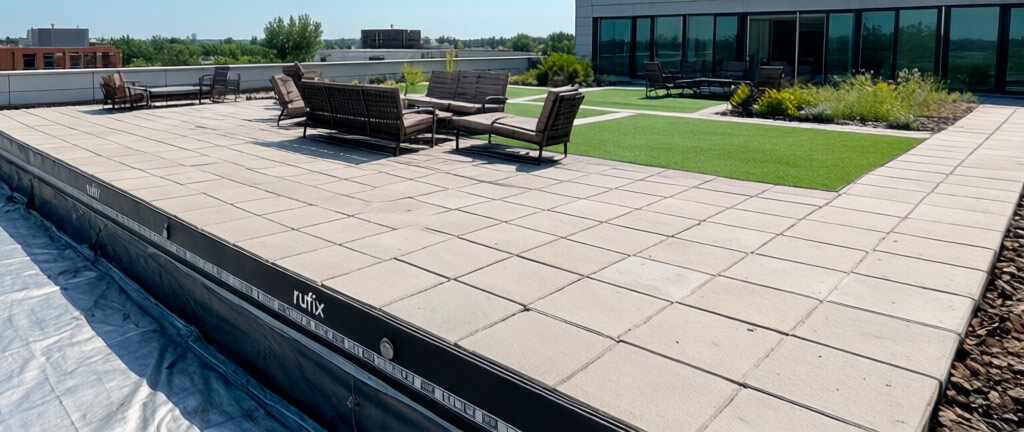

Прижимные планки для эксплуатируемых кровель: особенности и нагрузки - illustraciya, shema, Rufix

F_расч = (3,0 + 2,5) × 0,4 × 1,2 = 2,64 кН на планку длиной 2,0 м.

Требования к прижимным планкам для эксплуатируемых кровель

Таблица 2. Параметры прижимных планок для различных типов эксплуатируемых кровель
Параметр	Пешеходная кровля	Кровля-парковка	Пожарный проезд	Зелёная кровля
Материал планки	Алюминий 6060 Т6	Алюминий 6060 Т6 / сталь нерж.	Нержавеющая сталь AISI 316	Алюминий 6060 Т6
Толщина планки, мм	3,0	3,0–4,0	4,0–5,0	3,0
Ширина планки, мм	40–50	50–60	60–80	40–50
Шаг крепления, мм	150	100–150	100	150
Диаметр крепежа, мм	6,3	6,3–8,0	8,0	6,3
Тип крепежа	Саморез с буром	Саморез / дюбель	Анкерный болт	Саморез с буром
Защита планки	Анодирование 20 мкм	Анодирование 25 мкм	Без покрытия (AISI 316)	Анодирование 25 мкм
Дополнительная защита	Геотекстиль 300 г/м²	Геотекстиль 500 г/м² + дренаж	Защитный слой бетона	Противокорневая плёнка

Особенности монтажа на эксплуатируемых кровлях

Защита мембраны от продавливания: под прижимную планку укладывается полоса геотекстиля плотностью не менее 300 г/м² шириной на 50 мм больше планки с каждой стороны;
Компенсация температурных деформаций: при длине планки более 2,0 м обязателен зазор 5–10 мм между торцами;
Анкеровка в бетонном основании: глубина заделки дюбеля — не менее 40 мм, расстояние от края бетонной плиты — не менее 60 мм;
Гидроизоляция отверстий: каждое отверстие под крепёж заполняется полиуретановым герметиком перед установкой самореза;
Контроль момента затяжки: для саморезов 6,3 мм — 8–10 Н·м, для анкеров 8 мм — 15–20 Н·м.

Расчёт на продавливание мембраны

Критическим видом разрушения на эксплуатируемых кровлях является продавливание мембраны над кромкой прижимной планки. Условие прочности:

σ_см = F / (b × l) ≤ R_см

где:

F — сжимающее усилие на планку (кН);
b — ширина планки (мм);
l — длина планки (мм);
R_см — сопротивление мембраны смятию (для ПВХ — 5–8 МПа, для ТПО — 3–5 МПа).

Для снижения напряжений смятия рекомендуется увеличивать ширину планки до 50–60 мм и укладывать под планку демпфирующую прокладку из EPDM-резины толщиной 2–3 мм.

Дренаж и водоотвод на эксплуатируемых кровлях

Прижимные планки не должны препятствовать движению воды в дренажном слое. Требования СП 17.13330.2017 (п. 9.6–9.8):

Минимальный уклон основания под гидроизоляцию — 1,5%;
Дренажный слой должен обеспечивать пропускную способность не менее 5 л/(с·м) при градиенте 0,02;
Планки располагаются параллельно направлению основного стока;
В местах пересечения планок с дренажными каналами устраиваются разрывы с перекрытием мембраной.

Заключение

Проектирование эксплуатируемых кровель с прижимными планками требует учёта дополнительных нагрузок от пешеходного движения, транспорта и вышележащих слоёв кровельного пирога. Ключевые отличия от неэксплуатируемых кровель: увеличенная толщина планок (3,0–5,0 мм), уменьшенный шаг крепления (100–150 мм), обязательная защита мембраны от продавливания геотекстилем и демпфирующими прокладками. Для пожарных проездов рекомендуется применение нержавеющей стали AISI 316. Расчёт планок должен выполняться по двум группам предельных состояний: несущая способность крепежа на вырыв (I группа) и продавливание мембраны над кромкой планки (II группа). Соблюдение требований СП 17.13330.2017 и СП 20.13330.2016 обеспечивает безопасную эксплуатацию кровли в течение всего нормативного срока службы.

Нормативные документы

СП 17.13330.2017 «Кровли» (актуализированная редакция СНиП II-26-76)
СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*)
СП 70.13330.2012 «Несущие и ограждающие конструкции» (актуализированная редакция СНиП 3.03.01-87)
СП 71.13330.2017 «Изоляционные и отделочные покрытия» (актуализированная редакция СНиП 3.04.01-87)
ГОСТ 22233-2018 «Профили прессованные из алюминиевых сплавов для ограждающих конструкций. Технические условия»
ГОСТ Р 56704-2015 «Мембраны кровельные полимерные. Технические условия»
ГОСТ 33781-2016 «Материалы кровельные и гидроизоляционные гибкие полимерные. Методы испытаний»
СП 28.13330.2017 «Защита строительных конструкций от коррозии»
