Обсуждаемый вопрос
Какие материалы и технологии применяются для герметизации узлов примыкания кровельной мембраны к прижимным рейкам? Как обеспечить водонепроницаемость в местах прохода крепежа через гидроизоляционный ковёр?
Краткий ответ
Герметизация узлов примыкания с прижимными рейками выполняется с использованием бутилкаучуковых лент, полиуретановых и силиконовых герметиков, а также битумно-полимерных мастик. Выбор материала зависит от типа мембраны, условий эксплуатации и класса ответственности узла. Критически важна совместимость герметика с материалом мембраны и планки — несовместимость приводит к миграции пластификаторов и разрушению гидроизоляции. Согласно СП 17.13330.2017, все узлы примыкания должны быть герметизированы с обеспечением водонепроницаемости не ниже класса W2 по ГОСТ 33781-2016.
Расширенный ответ
Классификация узлов примыкания по степени ответственности
| Класс узла | Описание | Требование водонепроницаемости | Рекомендуемый материал герметизации | Периодичность контроля |
|---|---|---|---|---|
| I | Примыкания к парапетам, стенам, шахтам | W1 (полная водонепроницаемость) | Бутилкаучуковая лента + полиуретановый герметик | 1 раз в 2 года |
| II | Примыкания к воронкам, аэраторам, зонтам | W1 | Полиуретановый герметик + мастика | 1 раз в год |
| III | Рядовые стыки планок, нахлёсты мембраны | W2 | Бутилкаучуковая лента | При монтаже |
| IV | Проходки труб, кабелей, анкеров | W1 | Силиконовый герметик + обжимной хомут | 1 раз в год |
Материалы для герметизации: сравнительный анализ
| Материал | Основа | Температура применения, °C | Относительное удлинение, % | Адгезия к ПВХ | Адгезия к ТПО | Адгезия к алюминию | Срок службы, лет |
|---|---|---|---|---|---|---|---|
| Бутилкаучуковая лента | Бутилкаучук | −40…+90 | 300–500 | Высокая | Высокая | Высокая | 15–20 |
| Полиуретановый герметик | Полиуретан | −50…+80 | 400–600 | Средняя | Высокая | Высокая | 20–25 |
| Силиконовый герметик (нейтральный) | Силикон | −60…+200 | 300–500 | Низкая | Низкая | Высокая | 25–30 |
| MS-полимерный герметик | Модифицированный силан | −40…+90 | 200–300 | Высокая | Высокая | Высокая | 20–25 |
| Битумно-полимерная мастика | Битум + СБС | −30…+80 | 100–200 | Средняя | Низкая | Средняя | 10–15 |
| Герметизирующая лента ПВХ | Пластифицированный ПВХ | −30…+70 | 200–300 | Высокая | Средняя | Низкая | 10–15 |
Совместимость герметиков с кровельными мембранами
Критическая проблема при герметизации — миграция пластификаторов из ПВХ-мембран в герметик и наоборот. Несовместимые материалы вызывают:
- Охрупчивание мембраны (потеря эластичности);
- Размягчение и потерю адгезии герметика;
- Изменение цвета и выделение маслянистых веществ;
- Снижение прочности сварного шва мембраны.
| Герметик / Мембрана | ПВХ | ТПО | ЭПДМ | Битумно-полимерная |
|---|---|---|---|---|
| Бутилкаучуковая лента | + | + | + | + |
| Полиуретановый герметик | ± (требуется тест) | + | + | − |
| Силиконовый (нейтральный) | − | − | + | − |
| MS-полимерный | + | + | + | ± |
| Битумно-полимерная мастика | − | − | − | + |
| Акриловый герметик | − | − | − | − |
Условные обозначения: «+» — совместим, «±» — требуется проверка на образцах, «−» — несовместим.
Технология герметизации узла примыкания к парапету
Типовой узел примыкания мембраны к парапету с прижимной планкой герметизируется в следующей последовательности:
- Очистка и обезжиривание поверхности парапета и мембраны (изопропиловый спирт или ацетон);
- Нанесение праймера (для пористых оснований — бетон, кирпич);
- Укладка бутилкаучуковой ленты шириной 20–30 мм по линии примыкания;
- Установка прижимной планки с шагом крепления 150–200 мм;

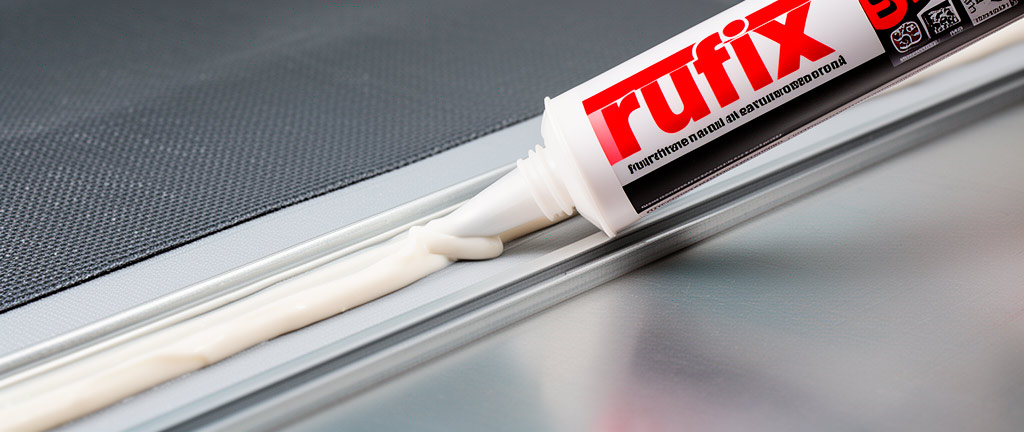

- Нанесение полиуретанового герметика по верхней кромке планки слоем 3–5 мм;
- Формирование галтели герметика с помощью шпателя;
- Защита герметика от УФ-излучения (для полиуретана — окрашивание).
Герметизация отверстий крепежа
Каждое отверстие под саморез или дюбель является потенциальным местом протечки. Расчётная площадь водопритока через одно негерметизированное отверстие диаметром 6,5 мм при гидростатическом напоре 50 мм составляет до 0,5 л/ч. Методы герметизации:
- Саморезы с EPDM-шайбой — стандартное решение, обеспечивает герметичность при правильной затяжке (момент 4–6 Н·м);
- Герметизация отверстия перед установкой крепежа — введение 0,5–1,0 мл полиуретанового герметика в отверстие;
- Наклейка бутилкаучуковой ленты под планку — лента прокладывается по всей длине планки, саморез проходит сквозь ленту, создавая самоуплотняющееся соединение;
- Колпачковая герметизация — после установки самореза головка покрывается слоем герметика или закрывается пластиковым колпачком с герметиком.
Требования ГОСТ 33781-2016 к водонепроницаемости
ГОСТ 33781-2016 «Материалы кровельные и гидроизоляционные гибкие полимерные. Методы испытаний» устанавливает классы водонепроницаемости:
- W1 — водонепроницаемость при давлении не менее 0,2 МПа в течение 2 часов (для ответственных узлов);
- W2 — водонепроницаемость при давлении не менее 0,1 МПа в течение 2 часов (для рядовых узлов).
Испытание герметизированного узла проводится методом «водяного столба» или вакуумным методом (камера с разрежением 20 кПа).
Герметизация узлов примыкания к вертикальным поверхностям
Примыкание мембраны к стенам, вентшахтам и лифтовым выходам — наиболее ответственный узел. Технология двухступенчатой герметизации по СП 17.13330.2017 (п. 7.4):
- Мембрана заводится на вертикальную поверхность на высоту не менее 300 мм от уровня кровли;
- Верхняя кромка мембраны фиксируется краевой прижимной планкой с шагом крепления 150 мм;
- По верхней кромке планки наносится слой полиуретанового герметика толщиной 3–5 мм;
- После полимеризации герметика (24 часа) узел закрывается металлическим фартуком из оцинкованной стали с покрытием;
- Стык фартука со стеной герметизируется силиконовым или MS-полимерным герметиком.
Расход герметика на 1 пог. м примыкания при ширине шва 10 мм и глубине 5 мм составляет 50 мл. Для объекта площадью 5000 м² с периметром парапетов 300 м требуется около 15 л герметика.
Специальные требования для зелёных и эксплуатируемых кровель
На зелёных кровлях герметизация узлов примыкания должна выдерживать постоянное воздействие влаги, корневых систем растений и микроорганизмов. Дополнительные требования:
- Применение противокорневых добавок в герметик (биоциды);
- Увеличение толщины герметизирующего слоя до 5–7 мм;
- Обязательная защита герметика от механических повреждений дренажным слоем;
- Использование только MS-полимерных герметиков, стойких к постоянному увлажнению;
- Устройство дублирующего гидроизоляционного слоя в зоне примыкания шириной не менее 500 мм.
Ремонт и восстановление герметизации в процессе эксплуатации
ГОСТ 30693-2000 «Мастики кровельные и гидроизоляционные» регламентирует ремонтные составы для восстановления герметизации. Технология ремонта:
- Удаление старого герметика механическим способом (скребок, нож);
- Очистка поверхности от остатков герметика растворителем;
- Обезжиривание и просушка поверхности;
- Нанесение праймера (при необходимости);
- Заполнение шва новым герметиком с обеспечением адгезии к старому материалу;
- Выдержка до полной полимеризации (24–72 часа в зависимости от типа герметика).
Периодичность планового осмотра герметизации — 1 раз в год для узлов I и II класса, 1 раз в 2 года для узлов III класса. Внеплановый осмотр — после экстремальных погодных явлений (ураган, ливень, град).
Контроль качества герметизации
СП 71.13330.2017 (п. 5.2.7) требует проведения следующих проверок:
- Визуальный осмотр сплошности герметизирующего слоя (100% узлов);
- Измерение толщины слоя герметика (не менее 3 мм);
- Проверка адгезии методом отрыва (усилие не менее 0,1 МПа);
- Испытание водонепроницаемости проливом воды (выборочно, 5% узлов);
- Термографический контроль (для выявления скрытых пустот).
Заключение
Герметизация узлов примыкания с прижимными рейками — многоступенчатый процесс, требующий правильного подбора материалов с учётом их химической совместимости. Оптимальным решением для большинства узлов является комбинация бутилкаучуковой ленты (основной гидроизоляционный барьер) и полиуретанового или MS-полимерного герметика (защита кромки и УФ-стойкость). Применение несовместимых материалов — одна из наиболее частых причин преждевременного выхода из строя кровельной гидроизоляции. Каждый узел должен проходить контроль водонепроницаемости по методике ГОСТ 33781-2016 перед сдачей кровли в эксплуатацию.
Нормативные документы
- СП 17.13330.2017 «Кровли» (актуализированная редакция СНиП II-26-76)
- СП 71.13330.2017 «Изоляционные и отделочные покрытия» (актуализированная редакция СНиП 3.04.01-87)
- ГОСТ 33781-2016 «Материалы кровельные и гидроизоляционные гибкие полимерные. Методы испытаний»
- ГОСТ Р 56704-2015 «Мембраны кровельные полимерные. Технические условия»
- ГОСТ 30693-2000 «Мастики кровельные и гидроизоляционные. Общие технические условия»
- ГОСТ 25621-83 «Материалы и изделия полимерные строительные герметизирующие и уплотняющие. Классификация и общие технические требования»
- ГОСТ 9.401-2018 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний»
